Visaptveroša desmit veidu analīzeCilindri: līdzekļi, lietojumprogrammas un instalēšanas punkti
01 Cilindra pamatfunkcija
Cilindrs kā galvenā jaudas sastāvdaļa mehāniskajās iekārtās galvenokārt ir atbildīgs par saspiestā gaisa spiediena enerģijas pārvēršanu mehāniskajā enerģijā, tādējādi iedarbinot dažādus mehānismus, lai panāktu nepieciešamo turp un atpakaļ virzošo lineāro kustību, šūpošanos un rotācijas kustību.
02 Plaši izmantoto cilindru detalizēta analīze

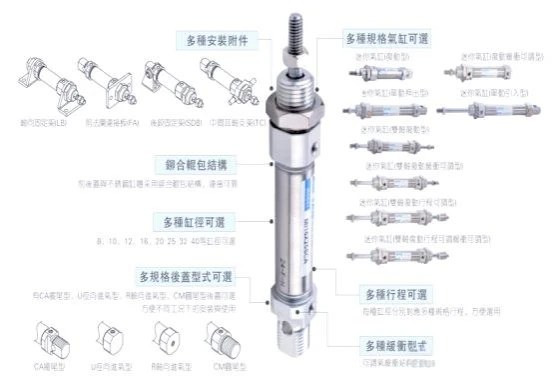

△ Pildspalvas -formas cilindrs
Pildspalvas -formas cilindri, kas pazīstami arī kā mini cilindri vai mikrocilindri, parasti ir izgatavoti no nerūsējošā tērauda vai alumīnija sakausējuma. Šis cilindru veids ir slavens ar pieņemamu cenu, kompakto struktūru un izsmalcināto izskatu. Turklāt priekšējā un aizmugurējā vītņotā konstrukcija padara uzstādīšanas procesu ērtāku un efektīvi ietaupa vietu. Turklāt tā izcilā veiktspēja biežas-biežuma lietošanā ir ļāvusi to plaši izmantot vairākās jomās, piemēram, elektronikā, medicīniskajā aprūpē un iepakošanas iekārtās.
Izmantojot pildspalvas{0}}formas cilindrus, jāņem vērā šādi punkti:
Uzstādot magnētiskos slēdžus, jānodrošina atbilstoši uzstādīšanas kronšteini. Uzstādīšanas metodes var iedalīt tērauda siksnas un sliežu ceļu veidā.
Savienojot cilindra virzuļa kātu ar kustīgajām daļām, ir jāizmanto peldošs savienojums, lai nodrošinātu vienmērīgu un stabilu kustīgo daļu kustību un novērstu iesprūšanu.

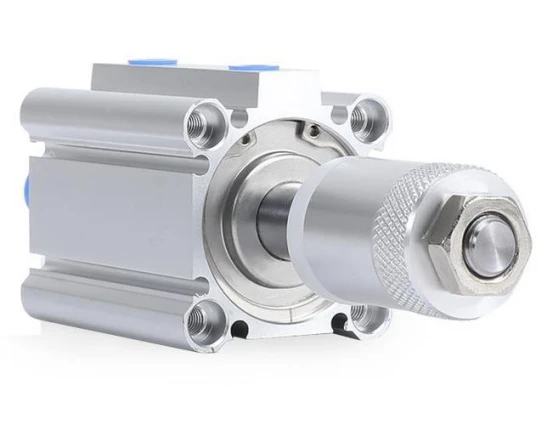

△ Plāns cilindrs
Plāno cilindru īpašības ietver kompaktu struktūru, vieglu svaru un mazo vietas aizņemšanu, kas ļauj tiem demonstrēt izcilu pielietojamību dažādos lietojumos. Cilindra korpuss ir veidots kvadrātveida formā. Šī unikālā struktūra ļauj cilindru tieši uzstādīt uz dažādiem stiprinājumiem un speciālām iekārtām, neizmantojot papildu piederumus, vienkāršojot uzstādīšanas procesu. Turklāt cilindra izejas klaņi ir sadalīti iekšējās vītnes un ārējās vītnes veidos. Šī dizaina elastība ļauj cilindram pielāgoties dažādām uzstādīšanas un ekspluatācijas prasībām.
△ Brīvas{0}}instalācijas tipa cilindrs
Bezmaksas{0}}instalācijas tipa cilindram ir īss gājiens. Tā cilindra korpuss ir veidots taisnstūra formā, kas ir ērts uzstādīšanai un lietošanai ierobežotā telpā. Šī cilindra izejas savienojošais stienis ir sadalīts arī iekšējās vītnes un ārējās vītnes veidos. Šis dizains vēl vairāk uzlabo tā uzstādīšanas un darbības elastību. Bezmaksas -instalācijas tipa cilindru var nostiprināt no četriem korpusa virzieniem, un tas piedāvā vairākas uzstādīšanas metodes, lai atbilstu dažādām pielietojuma prasībām.
△ Divass{0}}cilindrs
Dubultās-ass cilindrs ir ģeniāli savienots paralēli ar diviem viena-stieņa plāniem cilindriem. Tās funkcijas ietver: iegultās korpusa uzstādīšanas un fiksācijas metodes pieņemšanu, kas ievērojami ietaupa uzstādīšanas vietu. Tam ir arī noteiktas virzošās, pret-lieces un pret-vērpes īpašības, un tas var izturēt noteiktas sānu slodzes, nodrošinot lietošanas stabilitāti un drošību.
△ Vadības stieņa cilindrs
Ir divi galvenie virzošo stieņu cilindru veidi: lineārā gultņa tips un vara uzmavas tips. Lineāro gultņu tipa virzošo stieņu cilindri ir īpaši piemēroti celšanai un ir izmantojami zemas-berzes kustības vidēs. Vara uzmavu tips ir vairāk piemērots radiālās slodzes izturēšanai un ir piemērots lielas-slodzes lietojumiem. Šāda veida cilindriem ir kompakta struktūra. Tas ne tikai efektīvi ietaupa uzstādīšanas vietu, bet arī ir aprīkots ar vadības funkciju, kas spēj izturēt noteiktas sānu slodzes. Turklāt tas piedāvā vairākas uzstādīšanas metodes, padarot to ļoti piemērotu dažādiem scenārijiem, piemēram, bloķēšanai, barošanai, stumšanai, štancēšanai un iespīlēšanai.
△ Bīdāmā galda cilindrs
Slīdcilindru vada šķērsvirziena lodīšu vadotnes sliede, nodrošinot vienmērīgu kustību ar zemu berzi un bez atslābšanas. Tā funkcijās ietilpst kompakta struktūra un vietu{1} taupoša instalācija. Tam ir augsta vadīšanas precizitāte, griezes momenta pretestība un spēcīga slodzes-nestspēja.
△ Bezstieņa cilindrs
Bezstieņa cilindrs izmet tradicionālā cilindra stingro virzuļa kātu un nodrošina virzuļa tiešu vai netiešu darbību abpusēji kustībai. Šāda veida cilindri ir sadalīti divos veidos: mehāniskā sakabe un magnētiskā sakabe. Tā būtiskā priekšrocība ir ievērojama uzstādīšanas vietas ietaupīšana, padarot to īpaši piemērotu lietojumiem ar mazu cilindru diametru un gariem gājieniem. Tomēr lietošanas procesā ir jāpievērš uzmanība tās vadīšanas precizitātes nodrošināšanai, lai garantētu stabilitāti un drošību.
Lietošanas laikā ir svarīgi nodrošināt, lai bezstieņa cilindrs būtu uzstādīts, pamatojoties uz fiksētajiem priekšējiem un aizmugurējiem sēdekļiem abos galos, bet vidējais slīdnis nedrīkst būt fiksēts.
Lai cilindrs netiktu tieši pakļauts ārējam spēkam un neizraisītu cilindra caurules saliekšanos, savienošanai ieteicams izmantot peldošu savienojuma metodi.
△ Gaisa satvērēji un citas sastāvdaļas
△ Pneimatiskā satvērēja raksturlielumi
Pneimatiskajiem satvērējiem kā mūsdienu pneimatisko manipulatoru galvenajām sastāvdaļām ir dažādas satveršanas funkcijas. Pneimatiskais satvērējs nodrošina stabilu satveršanas spēku un augstu atkārtojamības precizitāti.
△ Šūpošanās cilindrs
Šūpošanās cilindri, īpaši zobstieņa un zobrata tipa, tiek plaši izmantoti tādos uzdevumos kā objektu rotēšana, apgriešana un klasificēšana.
Pagrieziet lejupvērsto spiediena cilindru
Rotācijas lejupvērstā spiediena cilindrs galvenokārt tiek izmantots, lai sasniegtu rotācijas presēšanas funkciju. Tā griešanās virziens ir izvēlēts, un tas ir īpaši piemērots rotācijas presēšanas darbību veikšanai kompaktās telpas konstrukcijās.
