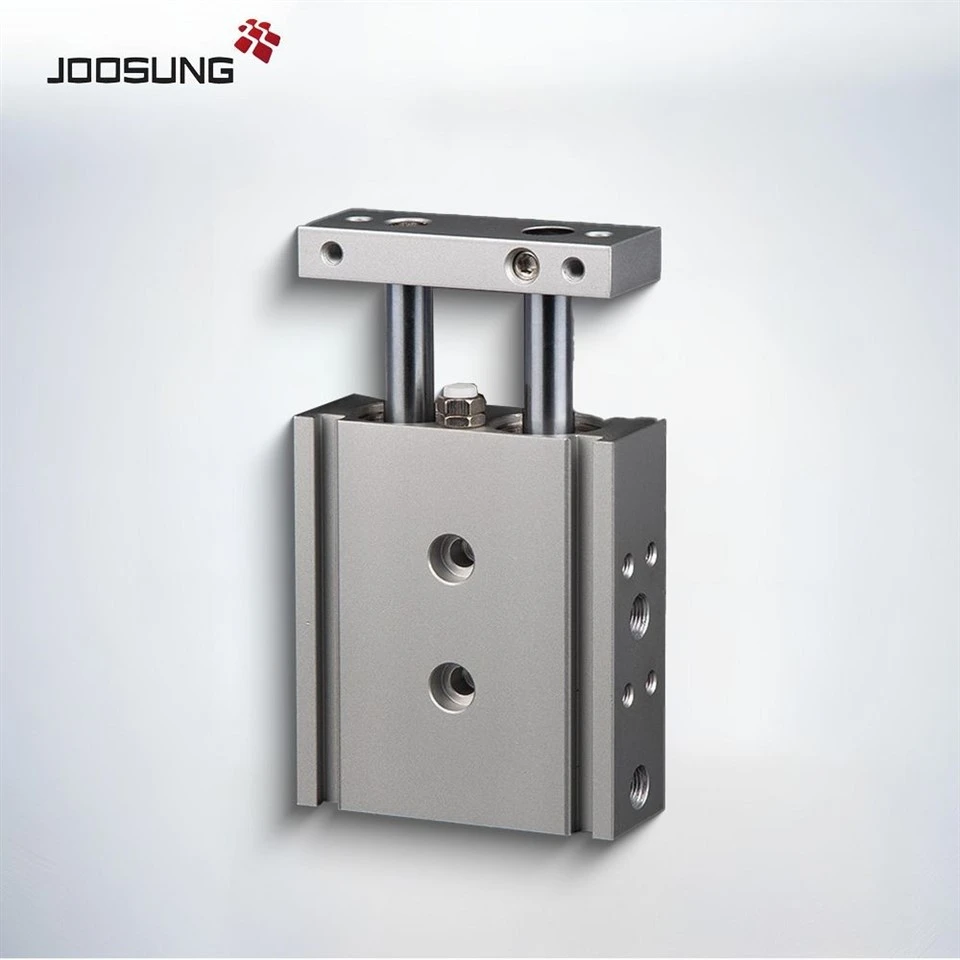

LīdzCXSM sērijas dvīņu stieņu pneimatiskais cilindrsir kompakts, vadīts gaisa pievads, kas paredzētsNerotējoša lineāra kustība ar augstu stabilitāti un precizitātiApvidū Aprīkots arDivkāršie virzuļi un integrēts lineārais virzošais gultnis, tas ir ideāli piemērots lietojumprogrammām, kurām nepieciešama precīza kustība zem sānu vai nobīdes slodzēm.
Ar aslaids, telpas taupīšanas ķermenisunanti-rotācijas mehānisms, CXSM cilindri tiek plaši izmantotiAutomatizētas montāžas līnijas, izvēles mašīnas, elektroniskā ražošana un testa aprīkojumsApvidū Viņu izturīgais dizains nodrošinaUzlabota pretestība sānu slodzeiun ilgāks kalpošanas laiks ar augstu ciklu operācijās.
Pilnībā aizstājams ar globāliem zīmoliem (piemēram, SMC CXSM), mūsu cilindru atbalstsOEM pielāgošanainsulta garumam, montāžas iespējām un sensoru savietojamībai.
|
Kā pasūtīt CXSM sērijas pneimatisko cilindru |
||||
|
CXS |
M |
20 |
M |
-100 |
|
M: slaidu gultnis |
6 |
Lubrikants |
10,20,30,40,50 |
|
|
10 |
10,30,50,70,80 |
|||
|
L: Bumbas bukse |
15,20 |
30,50,70,80,90,100 |
||
|
25,32 |
30,50,70,80,90,100 |
|||
Vai meklējat kompaktu, vadītu kustību ar izcilu bez žņaugšanas veiktspēju?
LīdzCXSM sērijas dvīņu stieņu pneimatiskais cilindrsNodrošina uzticamu un precīzu lineāru kustību mūsdienu automatizācijas vajadzībām.
OEM pielāgošana pieejama
Ātras piegādes un CAD zīmējumu atbalsts atbalsts
Sazinieties ar mums tūlīt, lai iegūtu cenu, datus loksnes un pasūtījumu paraugi!
|
Specifikācija |
|||||||
|
Urbums (mm) |
6 |
10 |
16 |
20 |
25 |
32 |
|
|
Darba vidēja |
Gaisa |
||||||
|
Kustības shēma |
Divkārša darbība |
||||||
|
Nodrošināja spiediena pretestību |
1,05MPa (10,7 kgf/cm) |
||||||
|
Max.pressure |
0,7MPa (7,1 kgf/cm²) |
||||||
|
Min.Pessure |
0,15MPA |
0,1MPA |
0,05MPA |
||||
|
Darba temperatūras diapazons |
5-+60 grāds |
||||||
|
Spilvens |
Abi galu buferis |
||||||
|
Struktūra |
Dubultā jauda |
||||||
|
Insulta akmeņšamais diapazons |
(Returm insults) 0 ~ 5mm |
||||||
|
Izturēšanās |
Bīdāmā gultņa/lodīšu virzītājspēks |
||||||
|
Virzuļa stieņa precizitāte, kas nav žāvēta |
Bīdāmais gultnis |
±0.1 |
±0.15 |
±0.13 |
±0.11 |
±0.1 |
±0.08 |
|
Ballgue gultnis |
±0.1 |
±0.1 |
±0.07 |
±0.06 |
±0.05 |
±0.04 |
|
|
Ostas izmērs |
M5×0.8 |
G1/8" |
|||||
|
Sērijas modelis |
Pieejamie modeļi |
|
CXSL6 sērija |
CXSL6-5, CXSL6-10, CXSL6-15, CXSL6-20, CXSL6-25, CXSL6-30, CXSL6-35, CXSL6-40, CXSL6-45, CXSL6-50, CXSL6-55, CXSL6-60 |
|
CXSL10 sērija |
CXSL10-5, CXSL10-10, CXSL10-15, CXSL10-20, CXSL10-25, CXSL10-30, CXSL10-35, CXSL10-40, CXSL10-45, CXSL10-50, CXSL10-55, CXSL10-60 |
|
CXSL16 sērija |
CXSL16-5, CXSL16-10, CXSL16-15, CXSL16-20, CXSL16-25, CXSL16-30, CXSL16-35, CXSL16-40, CXSL16-45, CXSL16-50, CXSL16-55, CXSL16-60 |
|
CXSL20 sērija |
CXSL20-5, CXSL20-10, CXSL20-15, CXSL20-20, CXSL20-25, CXSL20-30, CXSL20-35, CXSL20-40, CXSL20-45, CXSL20-50, CXSL20-55, CXSL20-60 |
|
CXSL25 sērija |
CXSL25-5, CXSL25-10, CXSL25-15, CXSL25-20, CXSL25-25, CXSL25-30, CXSL25-35, CXSL25-40, CXSL25-45, CXSL25-50, CXSL25-55, CXSL25-60, CXSL25-65. CXSL25-70, CXSL25-75, CXSL25-80 |
|
CXSL32 sērija |
CXSL32-5, CXSL32-10, CXSL32-15, CXSL32-20, CXSL32-25, CXSL32-30, CXSL32-35, CXSL32-40, CXSL32-45, CXSL32-50, CXSL32-55, CXSL32-60, CXSL32-65. CXSL32-70, CXSL32-75, CXSL32-80 |
