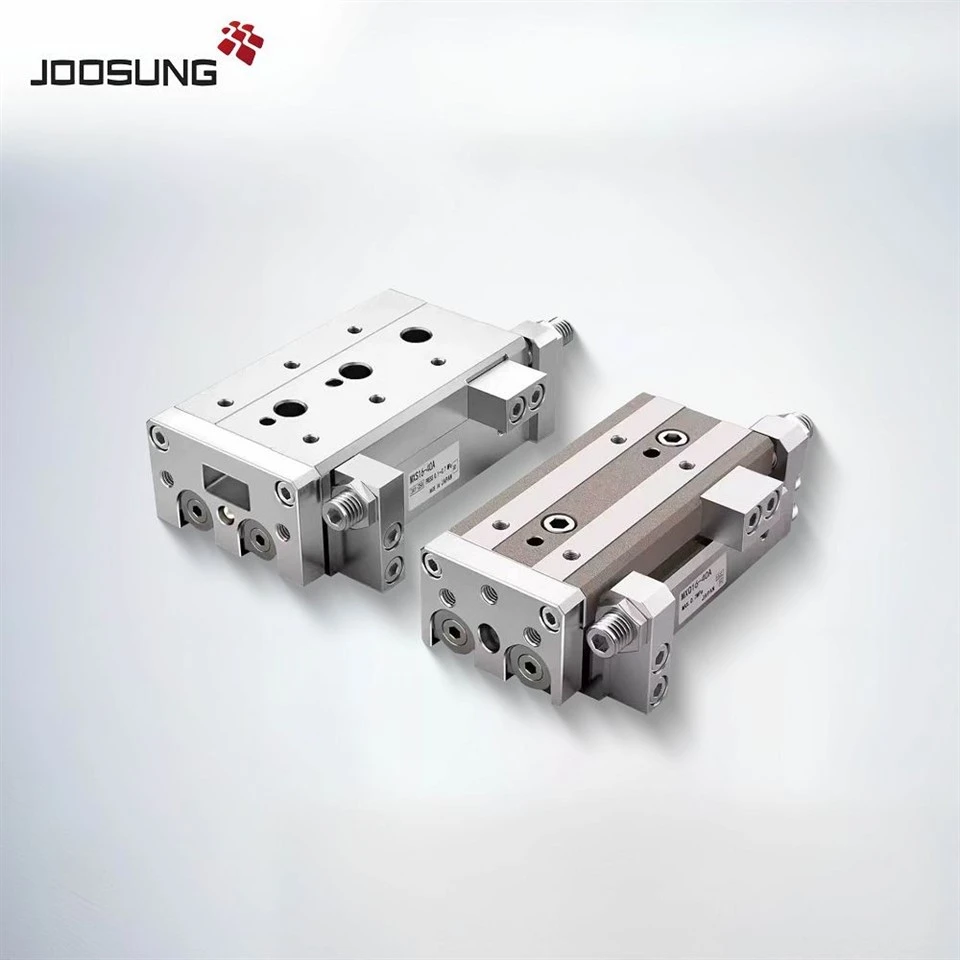

LīdzMXQ sērijas slaida galda pneimatiskais cilindrsirultra-kompakta vadīta izpildmehānismainženierijasAugstas precizitātes lineārā kustībaIerobežotas telpas automatizācijas vidē. Tas integrē alineāras lodītes rokasgrāmata cirkulācijaun avirzuļa sistēmaārkārtīgi zema profila mājokļos, nodrošinotaugstāka stingrība, augsta atkārtojamība, unLieliska kravas ietilpība.
Atšķirībā no tipiskiem divu stieņu cilindriem,MXQ slaidu tabulā tiek izmantota lineārā sliedes sistēma, nodrošinotnav cilindru novirzespat zem sānu vai nobīdes slodzēm. Paredzēts, lai samazinātu montāžas vietu, MXQ tiek plaši izmantotsPusvadītāju vadāmība, pārbaudes vienības, precizitātes montāžas līnijas, un citas augsto tehnoloģiju automatizācijas sistēmas, kurām nepieciešamaSmalka kustības kontrole slēgtās vietās.
|
Kā pasūtīt mxQSērijas pneimatiskais cilindrs |
|||
|
MXQ |
12 |
30 |
Za |
|
Urbuma izmērs |
Cilindra insults |
Z: Bez regulatora |
|
|
6 |
10,20,30,40,50 |
ZA: Metāla aizbāžnis ar buferi |
|
|
8 |
10,20,30,40,50,75 |
ZB: metāla aizbāžnis ar buferi |
|
|
12 |
10,20,30,40,50,75,100 |
ZC: metāla aizbāžnis ar buferi |
|
|
16 |
10,20,30,40,50,75,100 |
ZD: gumijas aizbāznis |
|
|
20 |
10,20,30,40,50,75,100 |
ZE: Gumijas aizbāznis |
|
|
25 |
10,20,30,40,50,75,100 |
ZF: gumijas aizbāznis |
|
Meklē aKompakts, augstas precizitātes slaids galda cilindrsJūsu automatizācijas sistēmai?
LīdzMXQSērijas pneimatiskais cilindrspiedāvā akosmosa taupīšanas dizains, lieliska pretestība sāniem, ungluda, precīza lineārā vadībakritiskām lietojumprogrammām.
Sazinieties ar mums tūlītparMXQDatu lapa, 3D CAD modeļi un pielāgots citātsJūsu nākamajam automatizācijas projektam!
|
Specifikācija |
||||||
|
Urbuma izmērs (mm) |
6 |
8 |
12 |
16 |
20 |
25 |
|
Cauruļvadu porta izmērs |
M3x0.5 |
M5x0.8 |
RC 1/8, NPT 1/8, G 1/8 |
|||
|
Šķidrs |
Gaisa |
|||||
|
Darbība |
Divkārša aktiermeistarība |
|||||
|
Darba spiediens |
0,15 līdz 0,7 MPa |
|||||
|
Pierādīts spiediens |
1,05MPA |
|||||
|
Apkārtējā un šķidruma temperatūra |
-10 līdz 60c |
|||||
|
Darba ātruma diapazons |
50 līdz 500 mm/s |
|||||
|
Spilvens |
Gumijas buferis (standarta, gumijas aizbāznis) |
|||||
|
Eļļošana |
Bez lukturis |
|||||
|
Automātiskā slēdzis (pēc izvēles) |
Niedru auto slēdzis (2 vadu, 3 vadu) |
|||||
|
Sērijas modelis |
Pieejamie modeļi |
|
MXQ6 sērija |
MXQ6-10, MXQ6-20, MXQ6-30, MXQ6-40, MXQ6-50 |
|
MXQ8 sērija |
MXQ8-10, MXQ8-20, MXQ8-30, MXQ8-40, MXQ8-50, MXQ8-75 |
|
MXQ12 sērija |
MXQ12-10, MXQ12-20, MXQ12-30, MXQ12-40, MXQ12-50, MXQ12-75, MXQ12-100 |
|
MXQ16 sērija |
MXQ16-10, MXQ16-20, MXQ16-30, MXQ16-40, MXQ16-50, MXQ16-75, MXQ16-100, MXQ16-125 |
|
MXQ20 sērija |
MXQ20-10, MXQ20-20, MXQ20-30, MXQ20-40, MXQ20-50, MXQ20-75, MXQ20-100, MXQ20-125, MXQ20-150 |
|
MXQ25 sērija |
MXQ25-10, MXQ25-20, MXQ25-30, MXQ25-40, MXQ25-50, MXQ25-75, MXQ25-100, MXQ25-125, MXQ25-150 |
